Sơ đồ chân sạc Lightning: Giải thích cấu tạo và chức năng từng chân

Khám phá ngay thiết kế 8 chân thông minh của sơ đồ chân sạc Lightning và cơ chế cắm đảo chiều linh hoạt. Điện Thoại Nhanh tổng hợp chi tiết chức năng từng tiếp điểm, giúp bạn hiểu rõ nguyên lý hoạt động và bỏ túi các mẹo xử lý nhanh lỗi sạc hiệu quả ngay tại nhà.

Tổng quan về cổng kết nối và cáp Lightning

Cổng Lightning từng là chuẩn kết nối độc quyền mang tính biểu tượng trên hàng trăm triệu thiết bị Apple như iPhone, iPad và phụ kiện suốt hơn một thập kỷ. Ra mắt lần đầu vào năm 2012 cùng iPhone 5 để thay thế đầu cắm 30-pin cồng kềnh, chuẩn kết nối này đã gắn liền với thời kỳ hoàng kim của Apple.

Đến năm 2023, dòng iPhone 15 chính thức ra mắt với cổng USB-C, đánh dấu bước chuyển giao hoàn tất khi các thế hệ máy mới và phụ kiện lần lượt đổi sang chuẩn kết nối chung. Dẫu vậy, cáp và cổng Lightning hiện vẫn rất phổ biến trong đời sống hàng ngày.

Cổng và cáp Lightning có một số đặc điểm đáng chú ý sau:

• Cắm đảo chiều linh hoạt: Khác với chuẩn cũ, đầu cắm Lightning có thể cắm theo bất kỳ mặt nào mà thiết bị vẫn nhận diện chính xác luồng điện và dữ liệu.
• Đa chức năng: Hỗ trợ sạc pin, truyền dữ liệu và kết nối tai nghe và các phụ kiện ngoài.
• Chế độ an toàn thông minh (Cold Pin): Khi chưa cắm vào máy, đầu cáp hoàn toàn không có điện nên bạn cứ yên tâm nếu lỡ để cáp dính nước hay chạm vào vật liệu kim loại. Dòng điện chỉ bắt đầu chạy qua khi cắm vào máy và hoàn tất quá trình kiểm tra bảo mật.
• Chip kiểm tra thông minh (MFi): Bên trong đầu cáp có gắn một con chip nhỏ giúp máy nhận diện cáp chuẩn, điều chỉnh dòng điện ổn định để không bị chai pin và hỗ trợ sạc nhanh an toàn.
• Đầu cáp đa dạng: Một đầu là Lightning để kết nối với iPhone hoặc thiết bị Apple; đầu còn lại có thể là USB-A hoặc USB-C để cắm vào củ sạc, máy tính hoặc thiết bị tương thích.
• Thiết bị sử dụng: Từng được dùng phổ biến trên iPhone, iPad, iPod và nhiều phụ kiện của Apple.

Lưu ý: Apple đã chuyển sang USB-C trên các dòng thiết bị mới, nhưng Lightning vẫn xuất hiện trên nhiều thiết bị và phụ kiện Apple đời trước. Vì vậy, việc hiểu cấu tạo đầu Lightning vẫn hữu ích khi cần kiểm tra cáp, kết nối phụ kiện hoặc tra cứu sơ đồ chân.

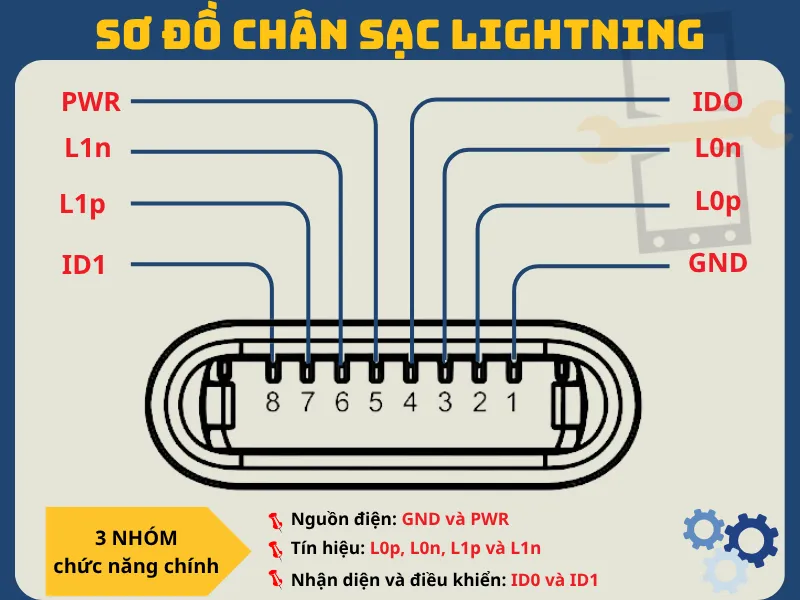

Sơ đồ chi tiết 8 chân (Pinout) của cổng Lightning

Sơ đồ pinout giúp xác định vị trí và chức năng cơ bản của từng tiếp điểm trên đầu Lightning. Có thể chia 8 chân thành ba nhóm chính để dễ hình dung:

• Nguồn điện: Gồm GND và PWR, phục vụ đường cấp và hồi điện.
• Tín hiệu: Gồm L0p, L0n, L1p và L1n, hỗ trợ giao tiếp giữa thiết bị với cáp hoặc phụ kiện tương thích.
• Nhận diện và điều khiển: Gồm ID0 và ID1, hỗ trợ nhận diện và thiết lập kết nối phù hợp.

Chức năng của từng chân trên đầu Lightning

Các chân Lightning phối hợp với nhau thay vì hoạt động hoàn toàn độc lập. Nhờ cách bố trí này, đầu nối có thể đồng thời đảm nhiệm cấp nguồn, truyền dữ liệu và giao tiếp với phụ kiện.

• Chân 1 – GND (chân mass): Có nhiệm vụ tạo đường cho dòng điện trở về nguồn, giúp quá trình cấp điện cho thiết bị diễn ra ổn định. Chân này kết hợp với chân PWR để hoàn thành đường cấp điện cho máy.
• Chân 5 (Chân cấp nguồn – PWR): Đây là đường dẫn dòng điện chính từ củ sạc vào máy, qua IC quản lý nguồn để nạp pin an toàn. Đây cũng là chân dễ bị cháy đen hoặc oxy hóa nhất trên đầu cáp.
• Chân 2, 3, 6 và 7 (Các đường tín hiệu): Hỗ trợ giao tiếp, trao đổi thông tin và truyền dữ liệu tiêu chuẩn giữa thiết bị với máy tính như sao chép ảnh, đồng bộ dữ liệu hoặc kết nối với tai nghe . Điểm hay của các chân này là có thiết kế đối xứng, giúp bạn cắm mặt nào của cáp cũng nhận diện được mà không sợ cắm ngược.
• Chân 4 và Chân 8 (ID0 / ID1 – Nhận diện): Hỗ trợ nhận diện phụ kiện và thiết lập kết nối phù hợp. Nếu phát hiện cáp an toàn, máy mới cho phép sạc nhanh và truyền dữ liệu; ngược lại, máy sẽ cảnh báo nếu đó là cáp kém chất lượng để bảo vệ bo mạch.

Thiết kế đối xứng giúp hệ thống xác định chiều kết nối và chuyển đổi đường tín hiệu phù hợp khi đầu Lightning được cắm ngược. Đây là yếu tố tạo nên khả năng cắm hai chiều đặc trưng của chuẩn Lightning.

Các sự cố thực tế thường gặp và cách xử lý nhanh

Một số lỗi ở cổng Lightning có thể kiểm tra và xử lý nhanh tại nhà. Tuy nhiên, cùng một triệu chứng có thể xuất phát từ cáp, phụ kiện, bụi bẩn hoặc chính chân sạc.

• Đầu tiếp xúc bị đen, xỉn màu: Có thể do bụi bẩn, ẩm hoặc oxy hóa. Nếu có dấu hiệu cháy, ăn mòn hoặc biến dạng, nên ngừng sử dụng và kiểm tra kỹ thuật.
• Cắm một mặt nhận sạc, mặt kia không nhận: Có thể do đầu cáp bẩn, mòn hoặc tiếp xúc không ổn định. Hãy thử cáp Lightning khác trước khi kết luận chân sạc bị hỏng.
• Cáp cắm lỏng, phải chỉnh góc mới sạc: Nguyên nhân thường liên quan đến bụi, xơ vải, đầu cáp bị mòn hoặc cổng sạc xuống cấp. Không nên cố bẻ hoặc ép cáp để duy trì kết nối.
• Báo “Phụ kiện có thể không được hỗ trợ”: Có thể do phụ kiện lỗi, không tương thích hoặc cổng Lightning bẩn, hỏng. Hãy thử cáp và bộ sạc khác phù hợp trước khi mang máy đi kiểm tra.
• Sạc được nhưng không nhận dữ liệu: Có thể do cáp không hỗ trợ truyền dữ liệu, cáp lỗi, tiếp xúc kém hoặc phần cứng liên quan. Hãy thử một cáp khác có hỗ trợ đồng bộ dữ liệu.
• Báo “Đã phát hiện chất lỏng trong đầu nối Lightning”: Rút cáp ngay, để cổng hướng xuống và đặt máy ở nơi khô thoáng. Chờ ít nhất 30 phút rồi thử lại; nếu cảnh báo còn xuất hiện, có thể cần tới 24 giờ để máy khô hoàn toàn. Không dùng máy sấy nóng hoặc đưa vật lạ vào cổng sạc.
• Đổi cáp và bộ sạc nhưng vẫn không nhận: Không nên tiếp tục cắm, rút hoặc chỉnh góc cáp nhiều lần. Lúc này cần kiểm tra cổng sạc và các phần cứng liên quan để xác định nguyên nhân.

Những lưu ý quan trọng khi sử dụng sơ đồ chân Lightning

Sơ đồ chân (pinout) là tài liệu tham khảo hữu ích khi bạn cần kiểm tra, đo đạc mạch hoặc tìm hiểu nguyên lý hoạt động, nhưng cần lưu ý các điểm sau để đảm bảo an toàn kỹ thuật:

• Xác định đúng chiều nhìn: Sơ đồ có thể được minh họa theo các hướng khác nhau. Cần xác định rõ đang quan sát đầu cáp hay cổng Lightning trên thiết bị trước khi đối chiếu vị trí chân.
• Không hiểu chức năng chân theo cách hoàn toàn cố định: Lightning có thiết kế cắm hai chiều nên hệ thống có thể điều phối các tiếp điểm phù hợp với chiều kết nối và thiết bị.
• Kiểm tra đúng loại cáp và phụ kiện: Cáp sạc, cáp truyền dữ liệu hoặc phụ kiện Lightning có thể có cách sử dụng các tiếp điểm khác nhau.
• Không tự cấp nguồn vào các chân: Không nên nối nguồn hoặc đấu nối các tiếp điểm theo sơ đồ khi chưa xác định rõ mục đích và cấu hình kết nối, vì có thể gây lỗi hoặc ảnh hưởng linh kiện.
• Sơ đồ không thay thế việc kiểm tra thực tế: Khi cáp hoặc cổng Lightning gặp lỗi, cần kiểm tra thêm tình trạng đầu cáp, cổng kết nối và thiết bị để xác định nguyên nhân.

Hiểu sơ đồ chân sạc Lightning giúp xác định chức năng các tiếp điểm và hỗ trợ kiểm tra lỗi sạc, truyền dữ liệu. Nếu iPhone hoặc thiết bị Lightning gặp vấn đề kết nối, Điện Thoại Nhanh hỗ trợ kiểm tra và xử lý phù hợp. Liên hệ 0908.088.688 để được tư vấn và hỗ trợ.
